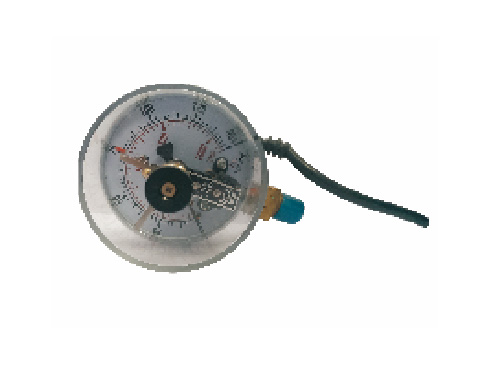

K-3电接点压力表、耐震压力表

型号说明：

EAT	-100	35K		-A1	-T	-04	-1
系列号码	表面直径	压力范围		安装方式	接头螺纹	接头尺寸	接点型式

特性：

1、压力表与电力总电器之组合，表面上指针可设定开或关，并可做单重或多重警示。
2、采用磁性接点，当压力变大时，可避免开闭切换频繁。而损坏系统。
3、精确度达正负1.5%F、S，非一般压力总电器所能比拟。
4、密封式构造，防潮、防压、不锈钢壳体具抗酸、碱，防腐蚀特性。
5、精密的内构及特殊材质之巴登管结构，使用寿命长，精度高。
6、本系列电接点压力表采用德国WIEBROCK公司生产的机心、性能优越，正常使用下，保证在100万次以上 ，品质与世界知名品牌并驾齐驱。

备注：

1、本公司备有外壳、巴登管、内机、接头全不锈钢材质，适合石化工业，详情请恰本公司。
2、本公司之标准压力范围为Kgf/cm2/psi 双刻度，若需要 Bar及MPa请洽本公司技术部。

规格表：

EAT	-100	35K		-A1	-T	-04	-1
系列号码	表面直径	压力范围		安装方式	接头螺纹	接头尺寸	接点型式
电接点压力表 EAT： 直入式 EDT： 埋入式	75 : 75mm(3")  100 : 100 mm(4")	Kgf/cm2 35 50 70 100 150 250 350 500	MPa 3.5 5.0 7.0 10.0 15.0 25.0 35.0 50.0	A1：直入无缘 A2：直入背缘 B2：埋入前缘边孔	T：PT	02：1/4" （Ø75用） 04：1/2" （Ø100用）	1～8请参照接点型式

制造规格：

1、壳体： 不锈钢AISI 304
2、巴登管： 不锈钢AISI 316
3、内机： 不锈钢AISI 304
4、接头部分： 铜，PT、75用1/4"、100用1/2"
5、接线端子： 一般型 （或多功能接线盒）
6、精确度：正负1%F、S
7、刻度单位： 标准品为kgf/cm2，psi
8、最大电压： Max.250V
9、启动电流及切断电流：Max.1.0A
10、额定电流：Max.0.A
11、切换容量：Max.=30W～50VA

尺寸图：

接点型式：
